Aus Alberts Werkstatt: Ablage-Klammer fürs Wohnwagen-Stockbett

Aus Alberts Werkstatt · selbst entwickelt & getestet

Es gibt Dinge, die merkt man erst nach ein paar Nächten im Wohnwagen: Am Fußende der Kinder-Stockbetten (bei uns im Fendt Apero 560 SKM, aber auch in vielen anderen Wohnwagen) fehlt eine kleine Ablage. Taschenlampe, Buch, Brille, Trinkflasche – alles landet auf dem Boden oder im Bett. Also haben wir uns selbst etwas gedruckt. Das ist unser erstes eigenes 3D-Druck-Modell, und wir teilen es kostenlos.

Klemmen statt bohren

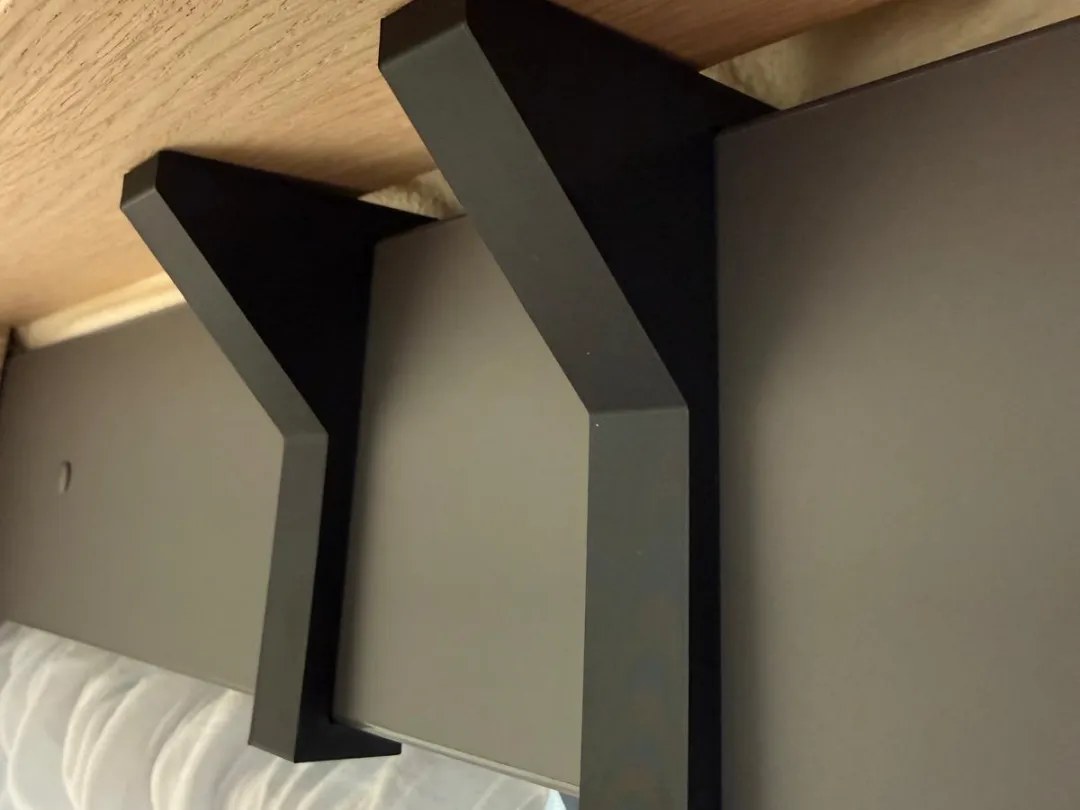

Die Idee: eine Klammer, die man einfach über die stehende Bett-Abschlussplatte schiebt – kein Bohren, keine Beschädigung, rückstandslos abnehmbar. Oben wird ein kleines Ablagebrett aufgelegt und verschraubt. Die Klammer greift als C-Profil um ein stehendes Brett mit 15 mm Stärke; ein oberer Rückhaken verhindert, dass sie nach vorn abkippt, eine schräge Strebe versteift die Auflage gegen das Bein.

Selbst entwickelt und am echten Brett getestet

Wir haben das Teil für unser Familien-Setup entwickelt und über mehrere Testdrucke am realen Brett angepasst, bis Sitz und Maße gepasst haben. Ehrlich: Das ist genau die Art kleiner, alltagstauglicher Helfer, für die sich 3D-Druck im Wohnwagen wirklich lohnt.

Zwei Versionen

Gleiche Form, gleiche Passung, zwei Tiefen: eine kräftigere 50-mm-Auflage mit zwei Schraublöchern (Empfehlung fürs echte Ablagebrett) und eine schlanke 20-mm-Variante mit einem Schraubloch (ideal als schneller Passform-Test am eigenen Brett oder wenn es dezent sein soll). Tipp: erst die 20-mm drucken und den Sitz prüfen, dann die 50-mm in der benötigten Stückzahl.

Passform & Material

Ausgelegt für 15 mm Brettstärke (Aufnahme 16,5 mm mit etwas Luft). Miss dein eigenes Brett nach – Wohnwagen-Bettplatten variieren. Für andere Stärken gibt es zusätzlich eine parametrische Python-Datei, mit der sich die Aufnahme anpassen lässt. Material: PETG (zäh, wärmebeständig – gut für den Wohnwagen-Innenraum). Ein normaler Standard-Druck genügt.

Kostenlos herunterladen (MakerWorld)

Die Druckdateien (50-mm-Version, 20-mm-Testversion und die parametrische Quelldatei) gibt es kostenlos auf MakerWorld: → Ablage-Klammer auf MakerWorld herunterladen

Mehr aus unserer Werkstatt

Weitere 3D-Druck-Ideen und Vorlagen haben wir in unserer 3D-Druck-Übersicht fürs Camping gesammelt. Ebenfalls selbst getestet: der 3D-gedruckte Schraub-Hering. Mehr Wissen rund um den Wohnwagen findest du in unserem Camping-Handbuch.

Fazit

Ein kleines Teil, das im Familien-Wohnwagen einen echten Unterschied macht – und der Start unserer „Aus Alberts Werkstatt“-Reihe. Weitere eigene Modelle folgen.
